Интеллектуальные позиционеры серии FT800

55382460_2

Интеллектуальные электропневматические позиционеры данной серии предназначены для управления пневматическими приводами, смонтированными на регулирующей линейной или четвертьоборотной арматуре. Позиционеры адаптированы на работу с приводами одно- и двустороннего действия. Конструкция позиционера позволяет использовать устройство (при определенной конфигурации) как в общепромышленных условиях, так и во взрывоопасных зонах. Широкий выбор конфигураций позиционера позволит выбрать оптимальный вариант для каждой технологической задачи.

Стандарт:
С датчиком положений:
Корпус из нержавеющей стали:
С внешним аналоговым датчиком:
1-removebg-preview 2-removebg-preview 3-removebg-preview Снимок_экрана_2025-03-10_131341-removebg-preview

Основные технические характеристики:
Корпус:
Алюминиевое литье под давлением с защитным коррозионностойким покрытием или нержавеющая сталь
Схема подключения / Рабочее напряжение:
Двухпроводная / 24 VDC (max 30VDC)
Давление сжатого воздуха (качество воздуха):
1,5…7 бар (в соответствии с ISO 8573-1:2016 класс 3)
Сигнал управления:
4…20 мА
Сигнал обратной связи:
4…20 мА / HART v7
Степень защиты оболочки:
IP66
Расход:
Более 100 л/мин при 1,5 бар
Расход на внутреннее потребление:
Менее 2,5 л/мин при 1,5 бар
Индикация:
ЖК экран
Местное управление:
Четыре кнопки для локального управления
Стандартные функции:
автоматическая калибровка, тестирование PST, сигнал аварии
Температурные исполнения:
Стандарт:
-30…+80 0С
Высокотемпературное:
-40…+80 0С
Низкотемпературное:
-60…+80 0С
Линейность:
±0,5%
Чувствительность:
±0,2%
Гистерезис:
±0,5%
Повторяемость:
±0,3%
Присоединение линий сж. воздуха:
Внутренняя резьба 1/4" NPT или G1/4”
Присоединение манометров:
Внутренняя резьба 1/8" NPT или G1/8”
Присоединение для кабельного ввода:
М20х1,5 или 1/2" NPT
Тип пневматического привода:
Может использоваться на линейных и поворотных приводах (требуется подбор креплений), одностороннего и двухстороннего действия
Крепления:
Для линейных приводов:
Рычаг-линейки для клапанов с ходом: 10-80 мм; 70-150 мм. Крепления к станине клапана заказывается отдельно от позиционера. Подбор креплений делают сотрудники ООО «Флюид-Контролз»
Для поворотных приводов:
Монтажная скоба М6х34L или по стандарту Namur. Поставляется в комплекте с позиционерами поворотного типа действия.
Сопротивление:
500 Ом при 20 mA
Опции:
Встроенный потенциометр 4…20 мА
Встроенный блок HART
Встроенный потенциометр 4…20 мА + HART
Встроенный блок концевых выключателей «Сухой контакт»
Встроенный блок концевых, индуктивных датчиков
Внешний индикатор положения
Внешний аналоговый датчик положения
Функция расширенная самодиагностика
Тип взрывозащиты:
Общепромышленное исполнение
Взрывозащищенное исполнение ExIA
Вес:
Корпус алюминий не более 3 кг.
Корпус нержавеющая сталь не более 4,5 кг

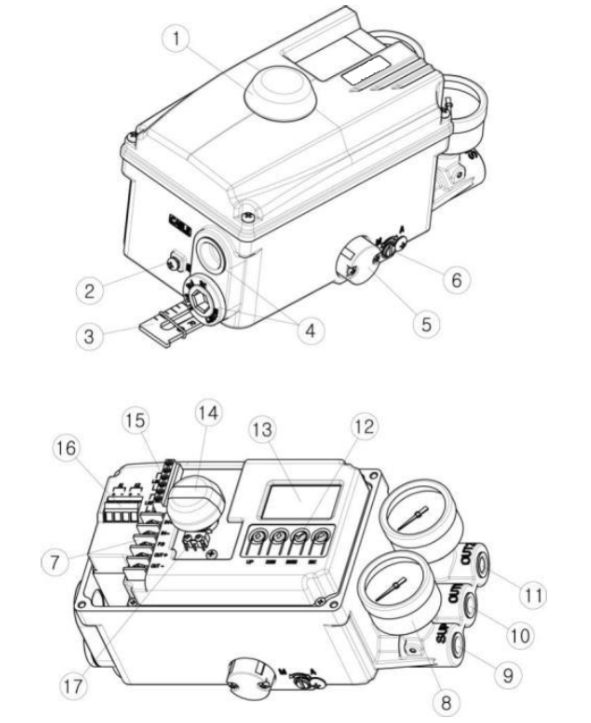

  1. Крышка корпуса позиционера;
  2. Клемма заземления;
  3. Рейка-линейка обратной связи;
  4. Кабельные вводы;
  5. Сброс воздуха;
  6. Переключатель режима работы: ручной / автоматический;
  7. Клеммная колодка позиционера;
  8. Блок манометров;
  9. Входной порт сжатого воздуха;
  10. Выходной порт OUT1;
  11. Выходной порт OUT2;
  12. Кнопки управления позиционером;
  13. ЖК-дисплей;
  14. Индикатор положения;
  15. Клеммная колодка датчиков конечных положений;
  16. Клеммная колодка датчика аварийной сигнализации;
  17. Датчик конечных положений

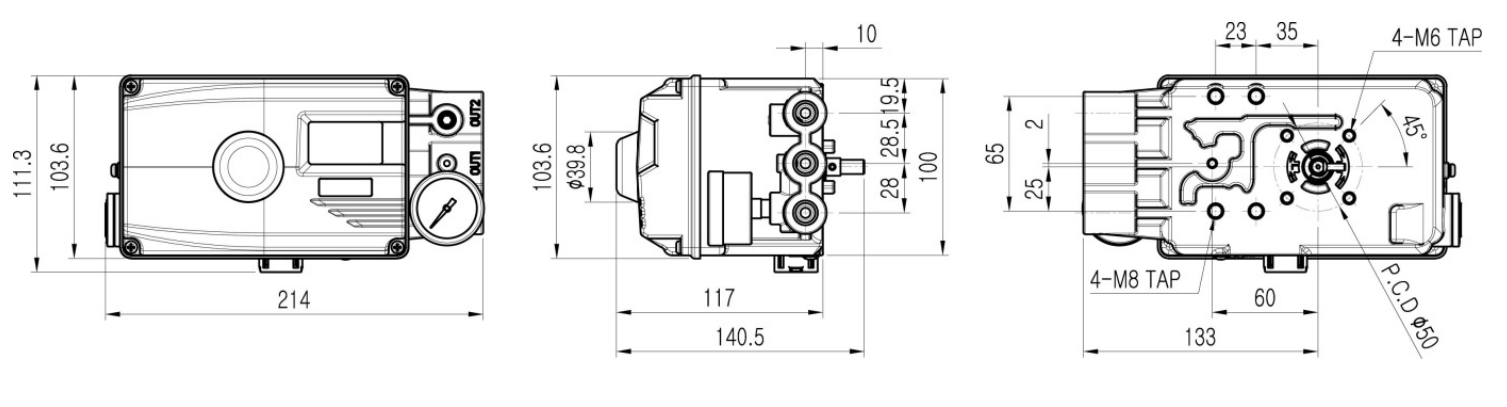

Стандартное исполнение:


Исполнение с датчиком положения:
